酸素ゲージの修理の一部を
ご覧頂いております。
酸素ゲージは分解することは誰でも出来ますが、
組み立て調整は熟知している
専門家以外は組む事ができません。
そのため弊社では
ガスバーナー、ガスゲージ修理講習を
おこなっています。
ガスはご存じの通り引火すると爆発します。
不用意に見よう見まねで行う物ではありません。
事故になると大変です
部分修理だけというのも非常に危険です
酸素ゲージ の分解修理
修理のご依頼です。
状況をお伺いすると、
酸素ガスのビンのコックを開き
ガスバーナーへ酸素を供給する
酸素ゲージのバルブを開けると
メーターの針がどんどん
上がってきてしまう症状です。
酸素ゲージ の修理の注意
組み立て調整はガス漏れの恐れがありますので
不用意にマネしないようにお願いします。
![日酸TANAKA マスター](https://fujiisyouten.com/wp-content/uploads/2021/11/IMG_4799-1-1024x768.png)
日酸TANAKA マスター 酸素ゲージ
酸素ゲージ の点検
実際に弊社で確認したところ
お客様のおっしゃるとおり
2次側メーターを5kgに設定しておくと
針がどんどん上がってきてしまいます。
分解修理
問答無用、即分解修理です。
酸素ゲージ修理には
この固定治具とバイスがないと
分解出来ません。
![酸素ゲージ 固定治具](https://fujiisyouten.com/wp-content/uploads/2021/11/IMG_6582-1-1024x768.jpg)
酸素ゲージ 固定治具
あらかじめバイスに固定しておきます。
このように固定して修理します。
酸素ゲージの6角ナットはしっかり締めます
大型モンキーで 酸素ゲージ の上蓋を外す
調整バルブを外してから
酸素ゲージ上部のふたを外します
大型モンキーレンチでくわえて外します
時計回り、右回しです
しっかりしている酸素ゲージは結構なトルクで締っています
酸素ゲージの上蓋の中を確認
外したところです。
はずすとダイヤフラムが
すぐにみることができます。
酸素ゲージ 上蓋の中の部品構成
部品構成はこのようになっています。
外したふたの中を見たところ
ハンドル押し板、バネ、ダイヤフラムを取り除くと
他に部品がないのがわかります。

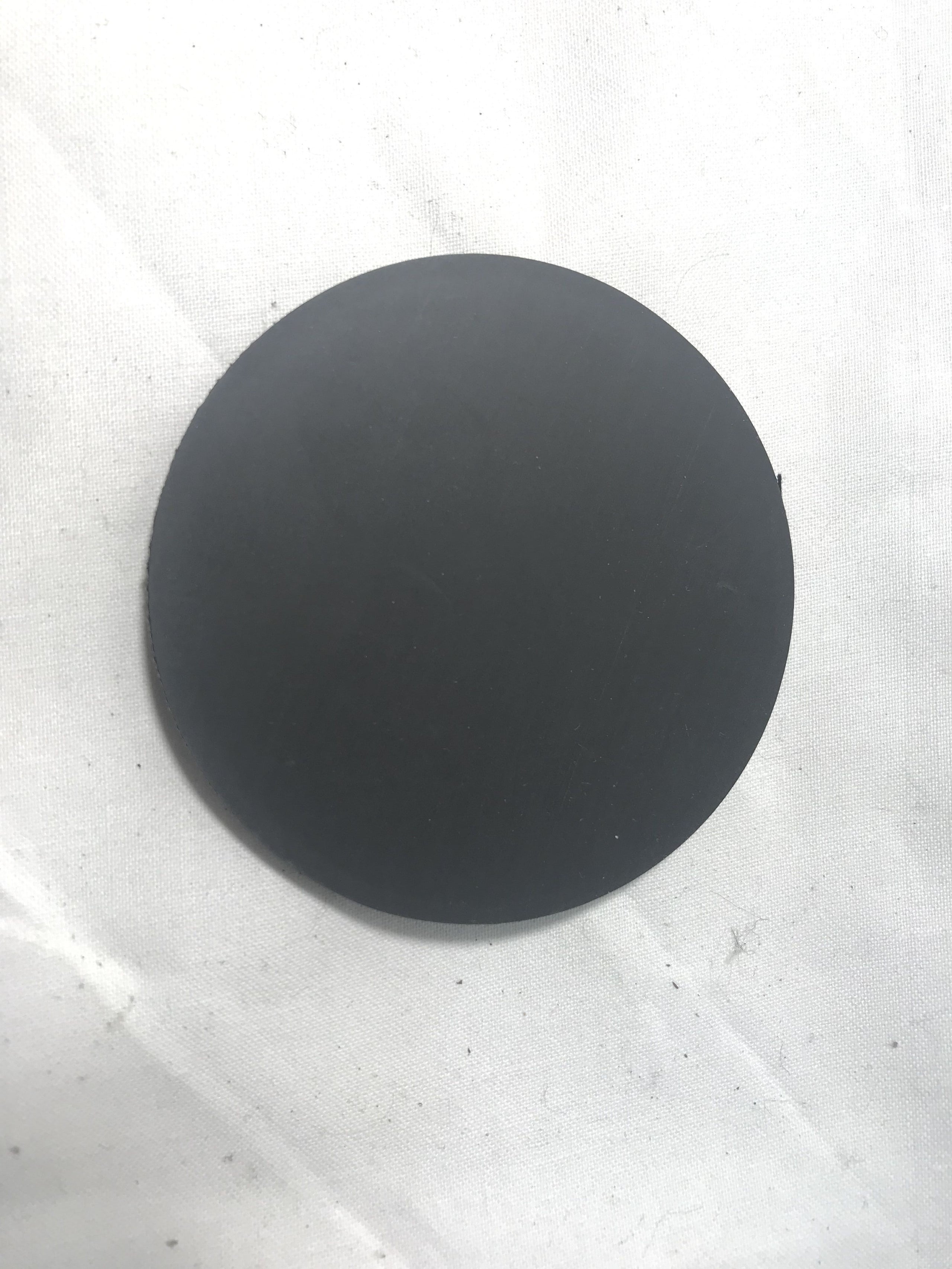

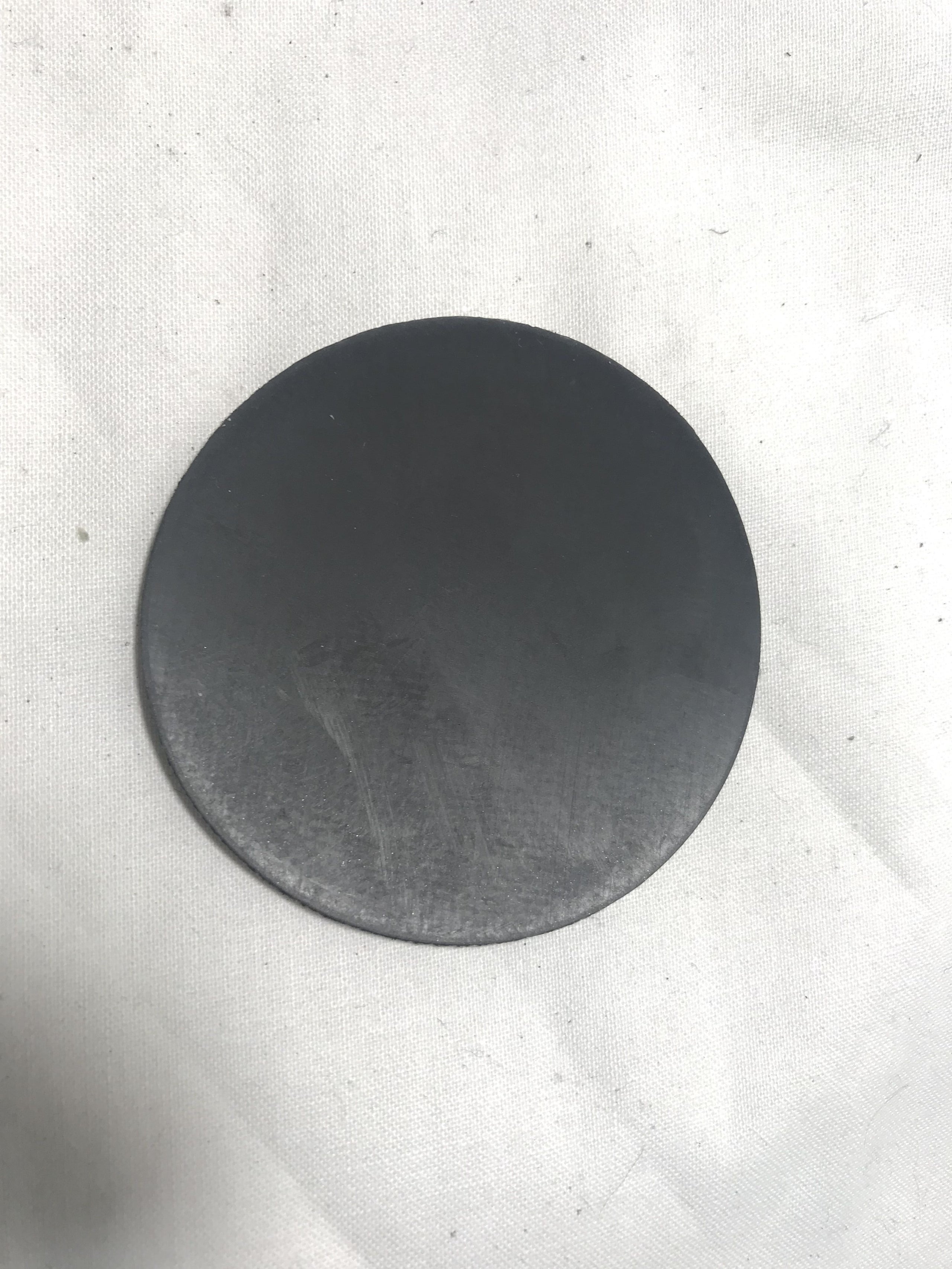

酸素ゲージ中のダイヤフラムの状態をチェック
ダイヤフラムは劣化するとガス漏れをおこします
入念にチェックしております。
すこしでもひび割れていたら交換です。
この製品は大丈夫でした。
専用に設計製造されています。
酸素の圧力に耐えられません
![](https://136638083.cdn6.editmysite.com/uploads/1/3/6/6/136638083/s712881461254563373_p84_i2_w3024.jpeg?width=2560)
![](https://136638083.cdn6.editmysite.com/uploads/1/3/6/6/136638083/s712881461254563373_p82_i1_w3024.jpeg?width=2560)
酸素ゲージ 内の圧力弁をおす 押しピンを外します
酸素ゲージを雑に扱っていると
このピンが曲がっているときがあります。
【バルブ押し】と言います
![バルブ押しをチェックする](https://fujiisyouten.com/wp-content/uploads/2021/11/IMG_4815-scaled-e1638265035655-1024x768.jpg)
バルブ押し
小さいので良く紛失してあわてます。
裏側にひっくり返す
圧力弁確認のため
裏側にひっくり返し
バイスで固定します。
酸素ゲージ 圧力弁の入っているナットを外す
かなりのトルクでしまっています。
強い力でしまっていますので
酸素ゲージの6角ナットがしっかり締っているか
確認してから力をかけます。
あまりに強く締っているので
トルクのかけ方に注意しないと
酸素ゲージの足ネジが折れる事があります。
部品構成はこのようになっています
小さい部品なので
無くさないように
配慮が必要です。
これが 酸素ゲージ の圧力弁です
酸素ゲージの圧力弁は【ケレップ】といいます
画像では良く見えないかもしれませんが、
【ケレップ】がきずになっています。
ケレップは重要な部品です
この部品で高圧の酸素の圧力を止めています
この部品は非常に”せんさい”です。
酸素のビンを勢いよく開けると
圧力の熱で溶けてしまいます
酸素ビンを開くと
130気圧の圧力が一気に
この部品に加わるのです。
昔は万年筆で使うエボナイトで
出来ていましたので
不用意に酸素ビンのバルブを勢いよく開けると
燃えて火災になっていました。
今では材質が異なり
滅多に燃えませんが、
圧力の熱で溶けているのを
何度もみています。
ガス講習で指導されています。
この酸素ゲージの圧力弁は交換です
新しい圧力弁【ケレップ】に交換します。
元通り組み付けて完成です
後は順番通り組み付けて完成です。
組み付け方 それぞれトルクのかけ方が
異なります。
注意
ガス漏れの恐れがありますので
不用意にマネしないようにお願いします。
酸素ゲージの耐圧検査
アポロコックを取付けて耐圧検査をします。
5気圧まで圧力をかけて
メモリが上がってくるか下がってくるか確認します。
メモリが下がるようでしたら
他の箇所の【部品損傷、組み付けミス】を疑います。
今度はメモリが上がってきません。
極めて良好です。
これでお客様にお渡しすることが出来ます。
まとめ
弊社での仕事の内容をご覧頂きました。
一見かんたんに見えますが、
それぞれの故障に対して
部品の加工、交換をしております。
ガスバーナー、ガスゲージ修理講習をおこなっています。
酸素ゲージ 良くある間違った修理依頼
よくガスバーナー、加熱器、ガスゲージで
一部だけ壊れているから、
その場所だけ直して下さいというご依頼があります。
バルブからガスが漏れているのにはがれた部分のロウ付けだけしてくれとお願いされることがあります。
