【実例解説】ガソリンスタンドのコンプレッサー修理
落雷被害からの完全復旧事例

⚡ 落雷でマグネットスイッチが消失！
危険な状態から安全な自動運転への復旧実録

一年前に落雷でマグネットスイッチ消失、
LPガス電気工事士の修理がまちがっていた。
このようなご相談を受け修理に挑みました。

なぜ1年間もほおっておいたのはわかりませんが、
圧力スイッチが機能しないのに安全弁だけでコントロール
していたのは非常に危険で、実情に驚きました。

今回正式にご用命を頂きましたので、
ガソリンスタンドのコンプレッサーは正常に稼働しました。

📊 記事情報

📅 更新日：2025年7月25日
👨‍🔧 執筆者：コンプレッサーエンジニア
⏱️ 読了時間：8分
🏷️ カテゴリ：修理事例・実録

💡 この記事で分かること

ガソリンスタンドのエアコンプレッサーが落雷被害に遭い、
安全装置が機能しない危険な状態から、
専門的な電気配線技術により完全復旧させた実例を詳しく解説します。

⚠️ 重要ポイント

落雷によるマグネットスイッチの完全消失
他業者による不適切配線の危険性
電気系統全面やり直しによる根本解決
お客様からの継続依頼獲得まで

🚨 緊急事態！被害状況と初期診断

現場で直面した深刻な問題

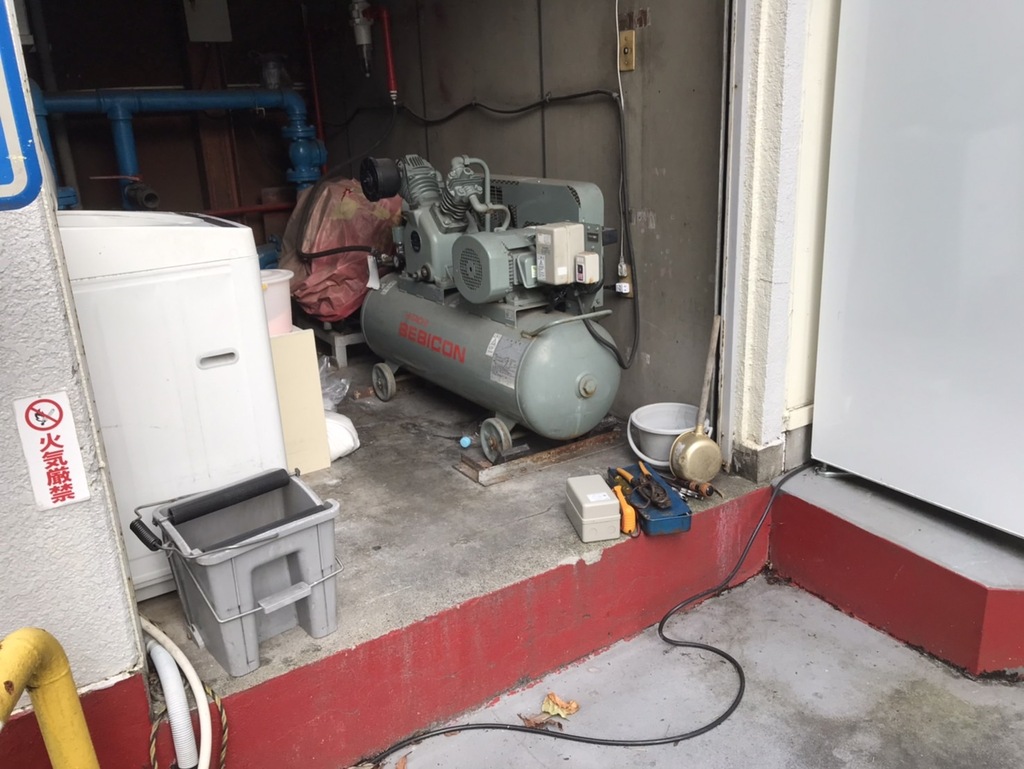

ガソリンスタンドから緊急の修理依頼を受けた際、
現場で確認したのは以下の危険な状況でした。

🔥 発生していた重大トラブル

問題	状況	危険度
マグネットスイッチの消失	落雷により完全破損	⚠️⚠️⚠️
圧力制御不能	規定圧力で停止しない	⚠️⚠️⚠️
不適切な配線工事	他業者による配線ミス	⚠️⚠️

他業者による配線工事の実態

落雷後、お客様は出入りのLPガス電気工事士に
マグネットスイッチの配線を依頼されていました。
しかし現場を確認すると、配線が完全にデタラメな状態になっていました。

💥 なぜ危険なのか

安全装置が機能しない
過圧による設備破損リスク
人命に関わる重大事故の可能性

この状態を放置することは絶対に許されません。

🔍 詳細診断で判明した真の問題

テスターによる各部動作確認

専用テスターを使用して、
コンプレッサーの各部品を一つずつ詳細に確認しました。

📋 診断結果一覧

部品名	診断結果	問題内容
圧力スイッチ	❌ 動作不良	設定値での停止ができない
マグネットスイッチ	❌ 配線異常	制御回路との接続不良
制御回路全体	❌ 不安定	信頼性のない接続状態

専門技術者としての重要な判断

この診断結果を受けて、私は重要な決断を下しました。

🎯 最終判断：電気系統の完全やり直し

部分的な修理では根本的な解決にならないため、
安全性を最優先に考え、電気系統の完全なやり直しを決断しました。

🔧 実施した修理内容｜5段階の完全復旧プロセス

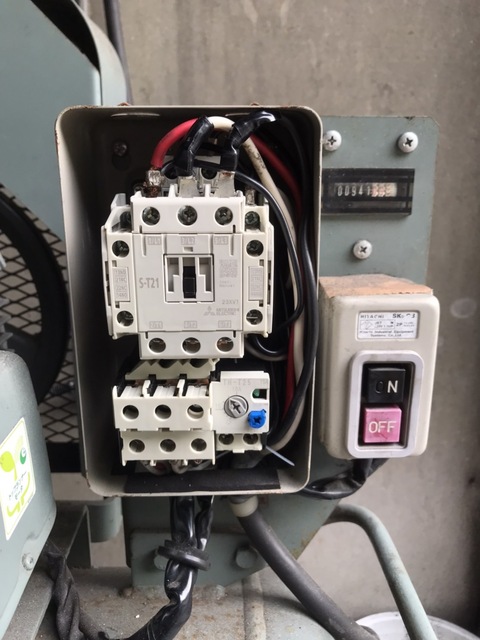

ステップ1：システム全体の再配線作業

安全で確実な動作を実現するため、
以下の手順で配線をやり直しました。

🔌 主要な作業工程

安全弁の設定調整
• 適切な圧力値での動作確保
• 過圧防止機能の最適化
圧力スイッチの適切な設置
• 正確な圧力検知のための位置調整
• 誤動作防止のための固定強化
マグネットスイッチの正確な配線
• 主回路・制御回路の適切な分離
• 安全基準に準拠した接続方法
ON/OFFスイッチの動作確認と設定
• 手動操作の安全性確保
• 緊急停止機能の動作確認
稼働カウンターの配線接続
• メンテナンス管理のための記録機能
• 定期点検スケジュールの可視化
白濁したオイルの交換
• コンプレッサーの可動部の安全保持
• 安心感増大。

ステップ2：動作確認と最終調整

修理完了後のテスト運転では、
期待を上回る性能を確認できました。

✅ 修理後の動作確認結果

項目	設定値	実測値	評価
自動停止	10気圧手前	9.8気圧	✅ 正常
自動再稼働	7気圧付近	7.1気圧	✅ 正常
安全装置	100%機能	100%機能	✅ 完璧

修理完了｜安心・安全な運転状態への復旧

全ての安全装置が正常に動作し、
規定の圧力範囲での自動運転が可能になりました。
お客様にも安心してご利用いただける状態に完全復旧しました。

🧠 技術的考察｜マグネットスイッチ配線の奥深さ

なぜ専門家でも混乱するのか

今回の事例で改めて実感したのは、
同じ電気配線の分野でも、
マグネットスイッチの制御回路は特別な専門知識が必要
ということです。

🤔 混乱しやすい理由

単純に見えて実は複雑な構造
機械系と電気系の知識両方が必要
安全回路との連動が複雑

マグネットスイッチ配線｜4つの重要ポイント

正確な配線のためには、
以下の要素を完全に理解する必要があります。

⚡ 技術的重要ポイント

No.	ポイント	詳細説明
1	主回路と制御回路の分離	電力供給と制御信号を明確に分離
2	自己保持回路の理解	一度動作すると保持される回路の仕組み
3	安全回路との連動	緊急停止や過負荷保護との適切な連携
4	負荷特性に応じた容量選定	コンプレッサー特性に合わせた最適化

これらの要素を正確に理解し、
配線に反映させることで、安全で確実な動作を実現できます。

🤝 お客様からの信頼獲得｜品質が生んだ継続的な関係

修理品質が評価され、新たなご依頼を獲得

修理の品質が高く評価され、
ガソリンスタンドの社長様から
継続的なご依頼をいただくことができました。

🎉 新規獲得案件

🔧 追加配管工事：設計から施工まで一貫対応
⚙️ 2台目の整備：故障コンプレッサーの修理

これは技術者として非常に嬉しい評価であり、
責任を持って対応させていただく予定です。

💪 継続依頼をいただけた理由

根本原因の正確な特定
安全性を最優先にした修理方針
説明が分かりやすく信頼できる
アフターフォローの充実

📚 今回の修理事例から学んだ重要な教訓

専門技術者として得た3つの学び

この複雑な修理作業を通じて、
改めて確認できた重要なポイントをまとめました。

🎯 重要な学び

学び	内容	今後への活用
根本原因の特定	表面的な対処では真の解決にならない	診断時間を十分に確保
システム全体の理解	部分的な知識では複雑な制御回路は扱えない	継続的な技術習得
品質への責任	安全に関わる設備では妥協は許されない	最高品質の提供
