【関西式 圧力調整器】【メンソケット】関東式の酸素ビンに取付ける方法

圧力調整器取り付け 関西式 お役立ち情報
圧力調整器取り付け 関西式

関西式の酸素ゲージ(圧力調整器は)関東では使用できません

なぜなら酸素ビンの取付け口の方式が違うからです。

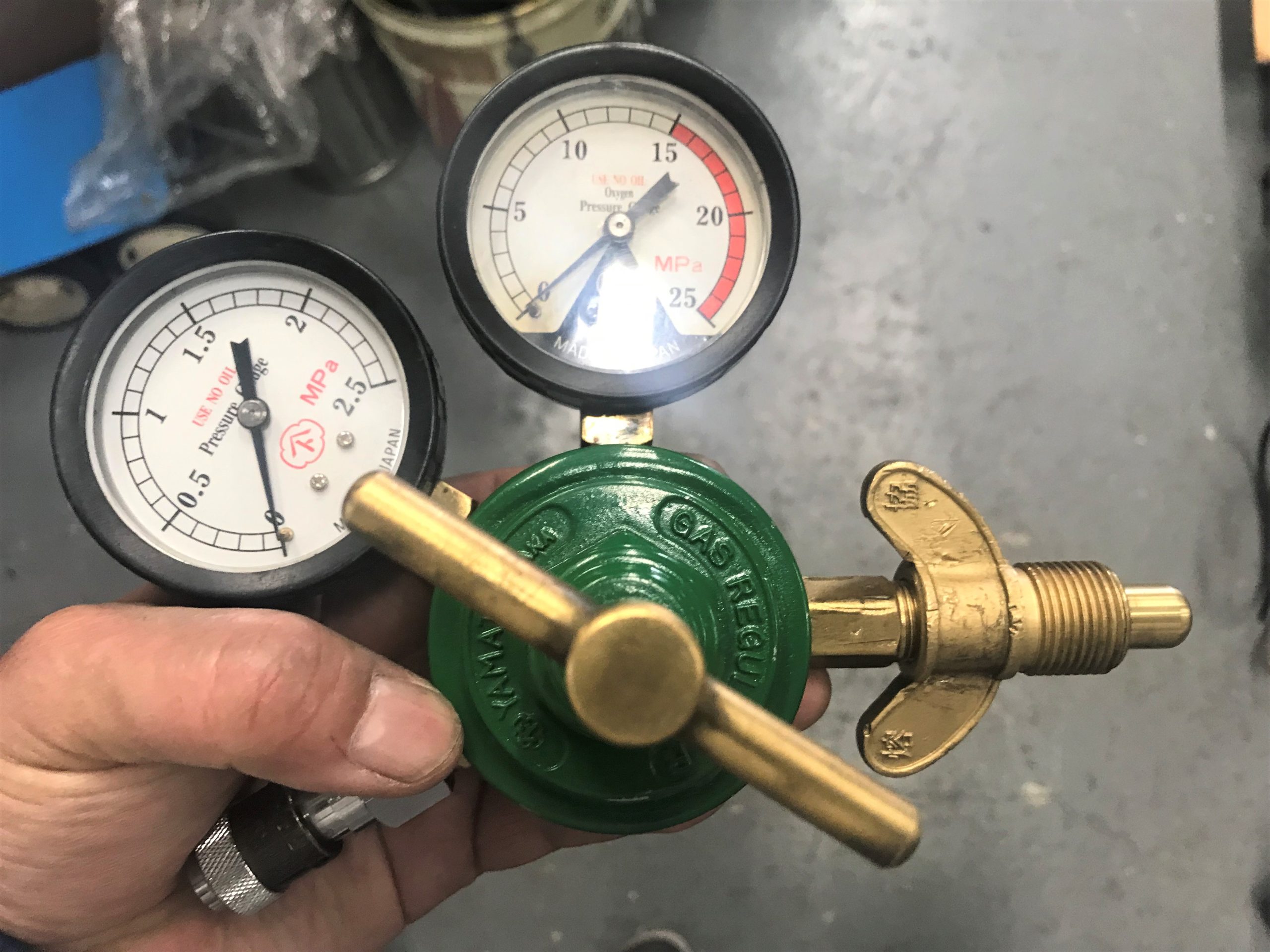

関西式圧力調整器

関西式圧力調整器

関東式の酸素ビンはオスネジ

関西式の酸素ビンはメスネジです

関東式酸素ビン

関東式酸素ビン

関西から出張の工事で関東にきて

いざ酸素ゲージを取付けようとすると

取付け口が違うことに気づきます。

関西式酸素調整器を関東で使用するには

【メンソケット】を使用します。

メンソケット

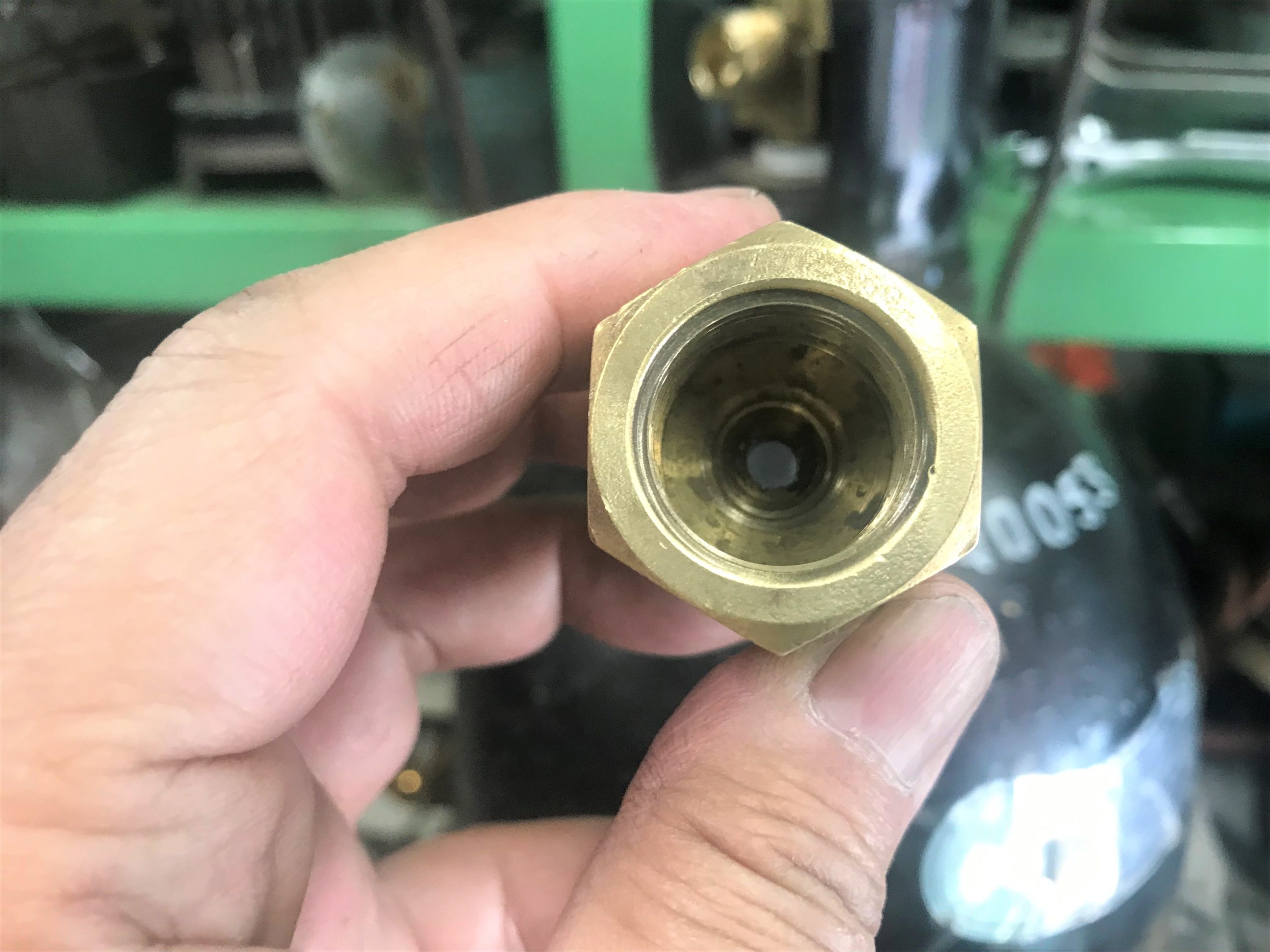

関西式蝶ねじを入れるところはテーパーになっています。

メンソケットの取付け口

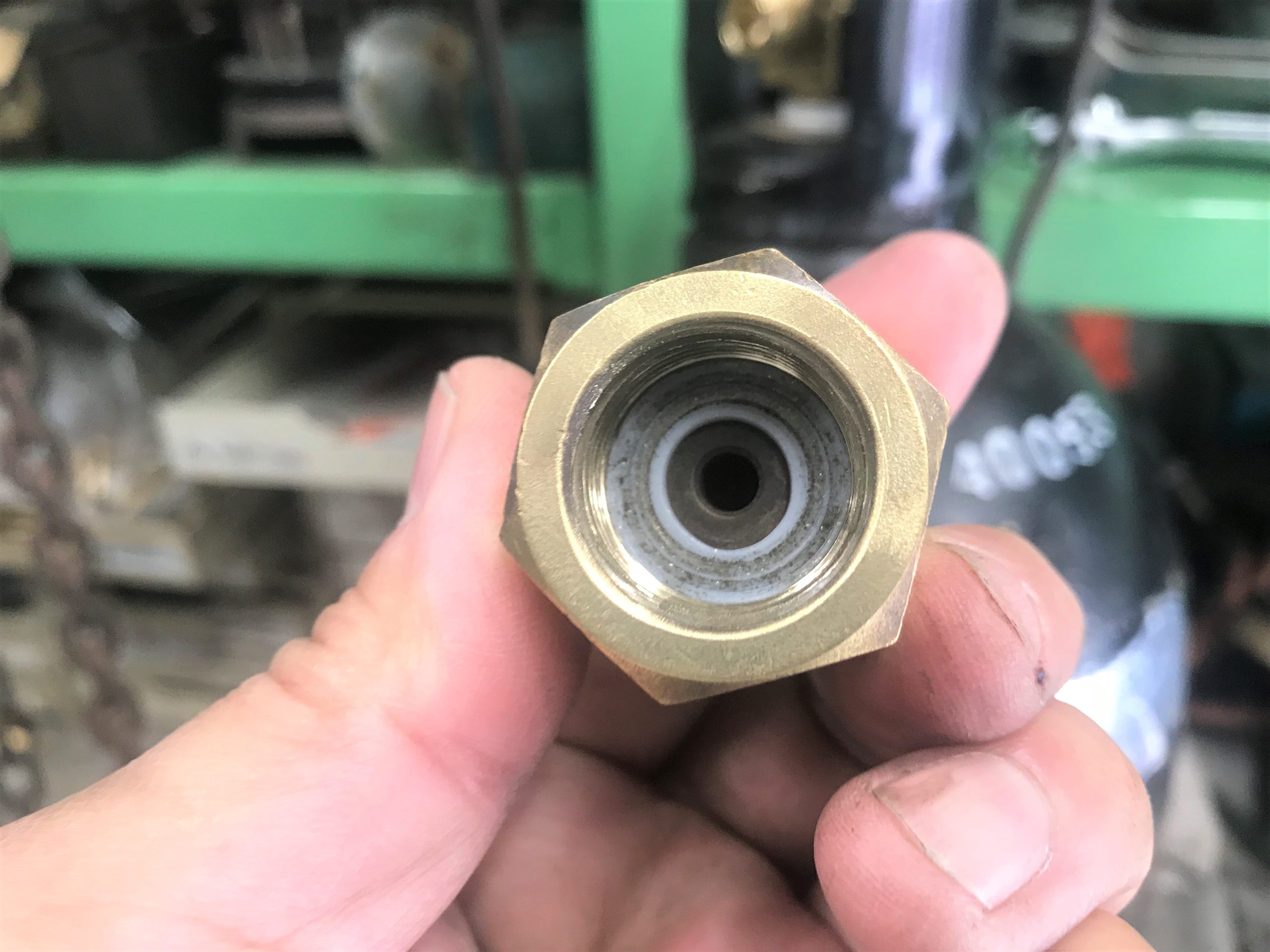

酸素便に取付けるところはフラットになっていて

パッキンが入ります。

メンソケット酸素ビン取付け口



圧力調整器変換アダプタ メンソケット

これを使えば安心です。

取付け方法

メンソケット取付け口

ここはテーパーになっています

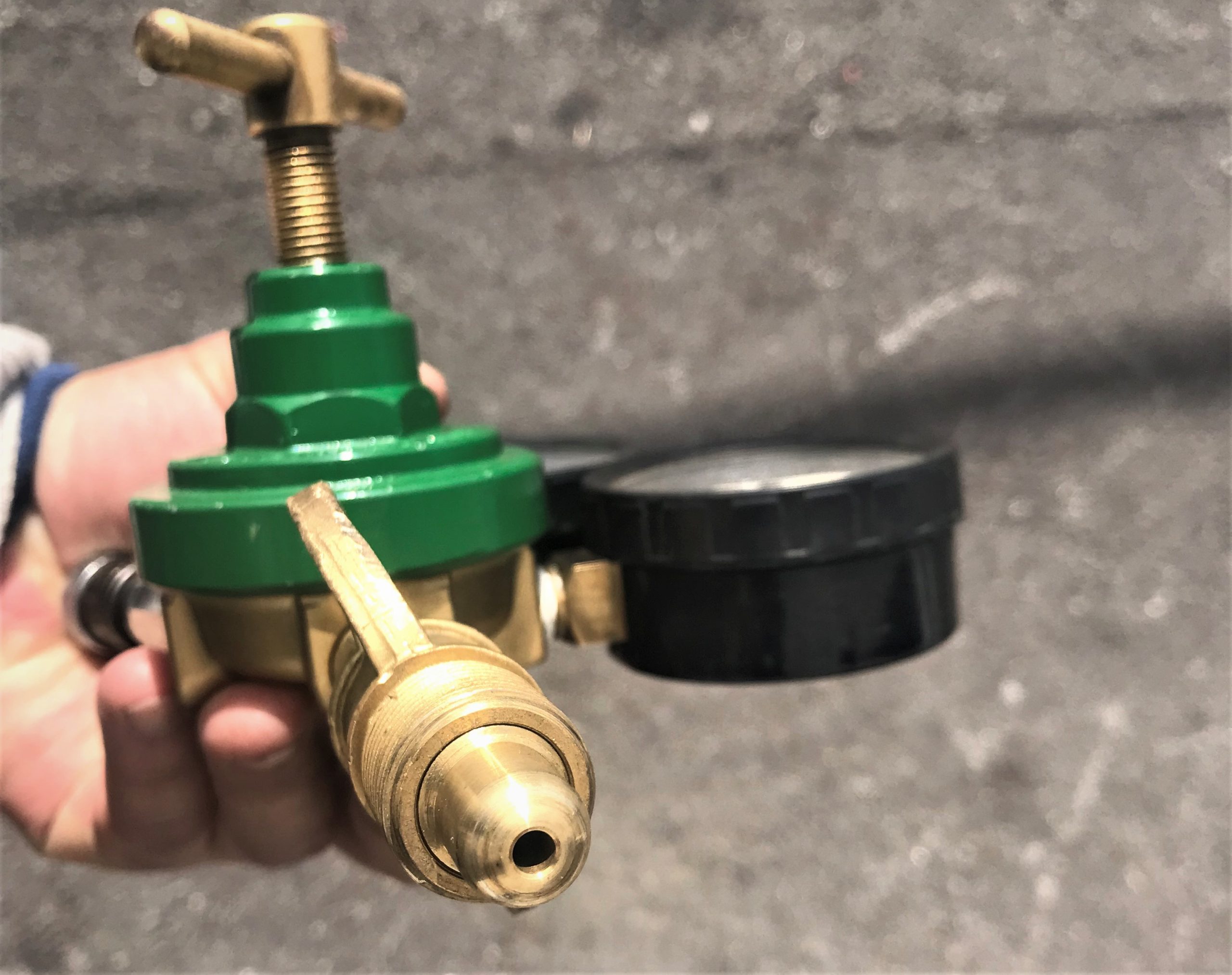

関西式酸素ゲージ取付け口

ここは球状になっていますので

傷があると酸素がもれます
※修理屋さんに出して下さい。


取付け前の位置

関西式 酸素圧力調整器を取付け前は
下の画像の位置を参考にして下さい。

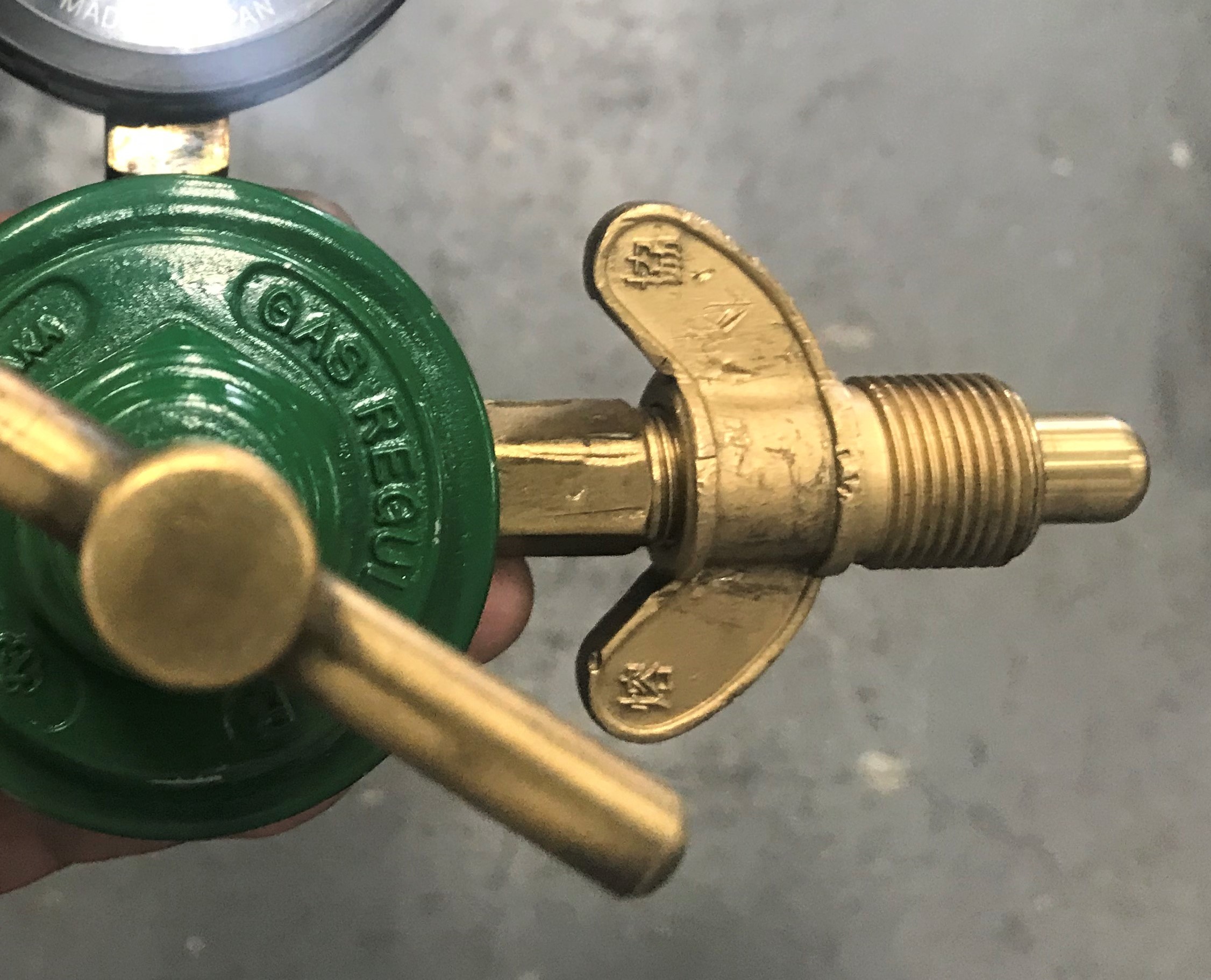

関西式 酸素ビンに取付けのときのネジの位置 関西式 酸素ビンに取付けのときのネジの位置

取付け方



1.蝶ねじを軽くメンソケットにはまったのを
確認して本体ごとぐるぐるまわして取付けます。

2.固くなったところで一旦やめる

3.ゲージが見える好みの位置に調整する

4.その位置で本体を手前に傾けて好みの位置の微調整をする

5.蝶ねじをスパナでしめこむ

これで取付け完成です。

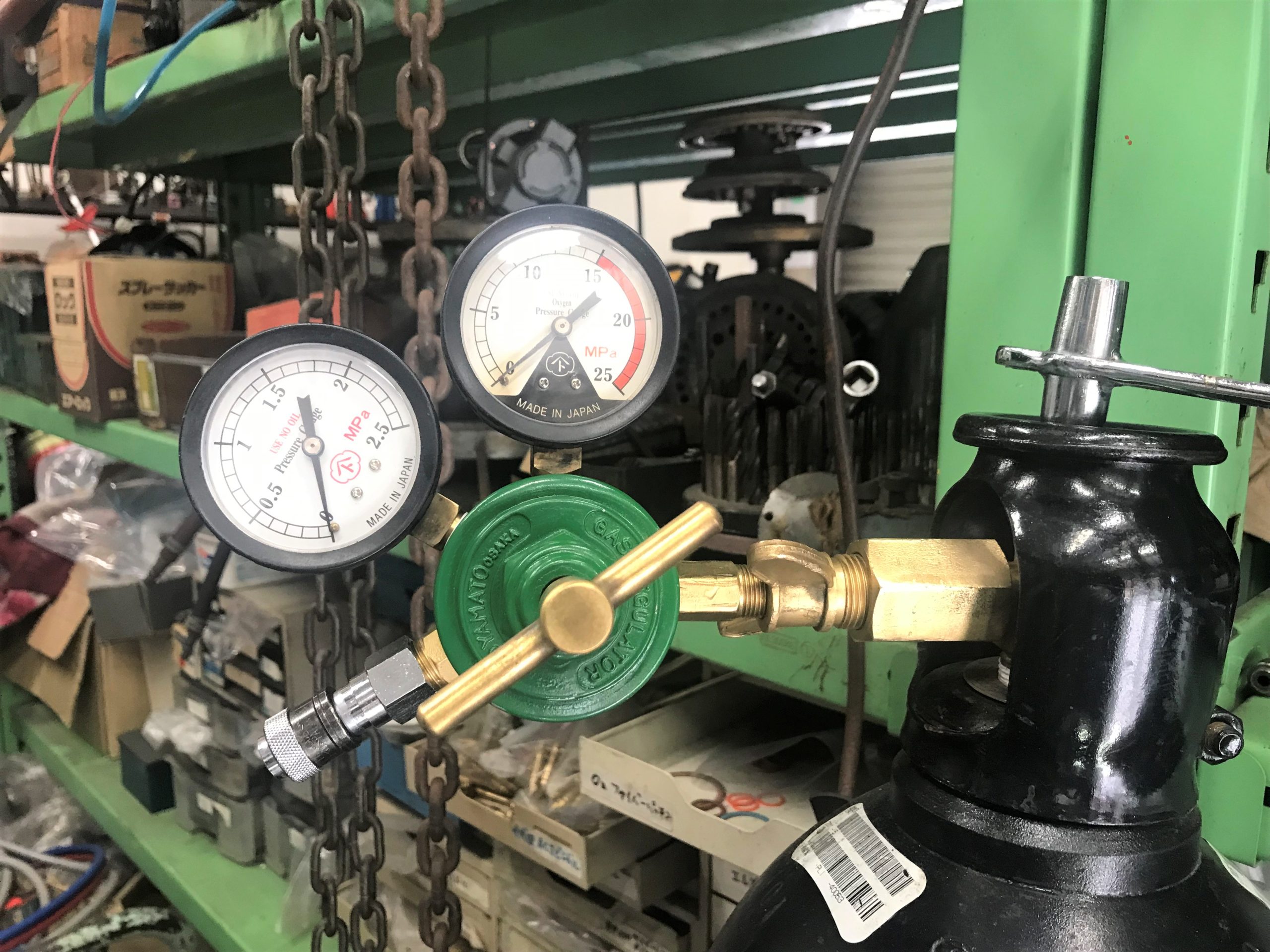

圧力調整器 関西式 取り付け完了

動画に致しました ご覧下さい





最後まで読んで頂きありがとうございます。
