【圧力調整器の修理】の紹介

圧力調整器の修理 藤井商店での取り組み お役立ち情報
圧力調整器の修理 藤井商店での取り組み

弊社では切断器・圧力調整器の修理をおこなっています

記事などで分解修理の事を

記載しておりますが、

法令では個人での【切断機・圧力調整器】は

禁止されております。

参考程度にご覧下さい。



弊社は主にガスメーカーやガス供給メーカーからの

ご依頼を受けて修理を行っています。

なせ禁止されているか

それは単純に危険だと言うことです。

弊社ではガス漏れを検査する治具があります。

修理終了後、事故がないように治具で検査してから

お客様に修理品をお渡ししております。

メーカー、ガス供給メーカーからの
お取引の実績もございます

安全が第一です

生半可な知識で修理しようとすると

万が一の漏れに気づかない場合が大いにあります。

圧力調整器に漏れがあると

重大な火災事故、労災事故があります。

藤井商店での取り組み

事故がないように

あなたの体の安全を考えて

作業しています。



修理品がありましたら

ダンボールに つめてお送り下さい

どのような症状か一筆お書きそえ下さい

整備点検表を付けておおくりいたします

全国どこでもOKです

酸素圧力調整器の分解修理の様子

修理のご依頼です。



状況をお伺いすると、

酸素ガスのビンのコックを開き

ガスバーナーへ酸素を供給する

酸素圧力調整器のバルブを開けると

メーターの針がどんどん

上がってきてしまう症状です。

注意

分解することは誰でも出来ますが、
組み立て調整はガス漏れの恐れがありますので
不用意にマネしないようにお願いします。



日酸TANAKA マスター

日酸TANAKA マスター 酸素ゲージ

酸素圧力調整器の点検

実際に弊社で確認したところ

お客様におうかがいしたとおり

2次側メーターを5kgに設定しておくと

針がどんどん上がってきてしまいます。

分解修理

問答無用、即分解修理です。



酸素ゲージ 固定

酸素圧力調整器修理には

この固定治具とバイスがないと

分解出来ません。

酸素ゲージ 固定治具

酸素圧力調整器 固定治具

あらかじめバイスに固定しておきます。

このように固定して修理します。

酸素ゲージ全分解治具 締め付け

酸素ゲージの6角ナットはしっかり締めます

大型モンキーで上蓋を外す

調整バルブを外してから

酸素ゲージ上部のふたを外します

調整バルブを外す

大型モンキーレンチでくわえて外します

時計回り、右回しです

酸素ゲージの上蓋を分解する

しっかりしている酸素ゲージは結構なトルクで締っています

酸素圧力調整器の上蓋の中を確認

外したところです。

上蓋の中を確認

はずすとダイヤフラムが

すぐにみることができます。

上蓋の中の部品構成

部品構成はこのようになっています。

酸素ゲージ上蓋内の部品構成

外したふたの中を見たところ

外した蓋の中を見たところ

ハンドル押し板、バネ、ダイヤフラムを取り除くと

他に部品がないのがわかります。

酸素圧力調整器中のダイヤフラムの状態をチェック

ダイヤフラムは劣化するとガス漏れをおこします

入念にチェックしております。

ダイヤフラムの検査

すこしでもひび割れていたら交換です。

この製品は大丈夫でした。

ダイヤフラムは普通のゴムの板ではありません
専用に設計製造されています。
通常のゴム板を入れると破裂します
酸素の圧力に耐えられません

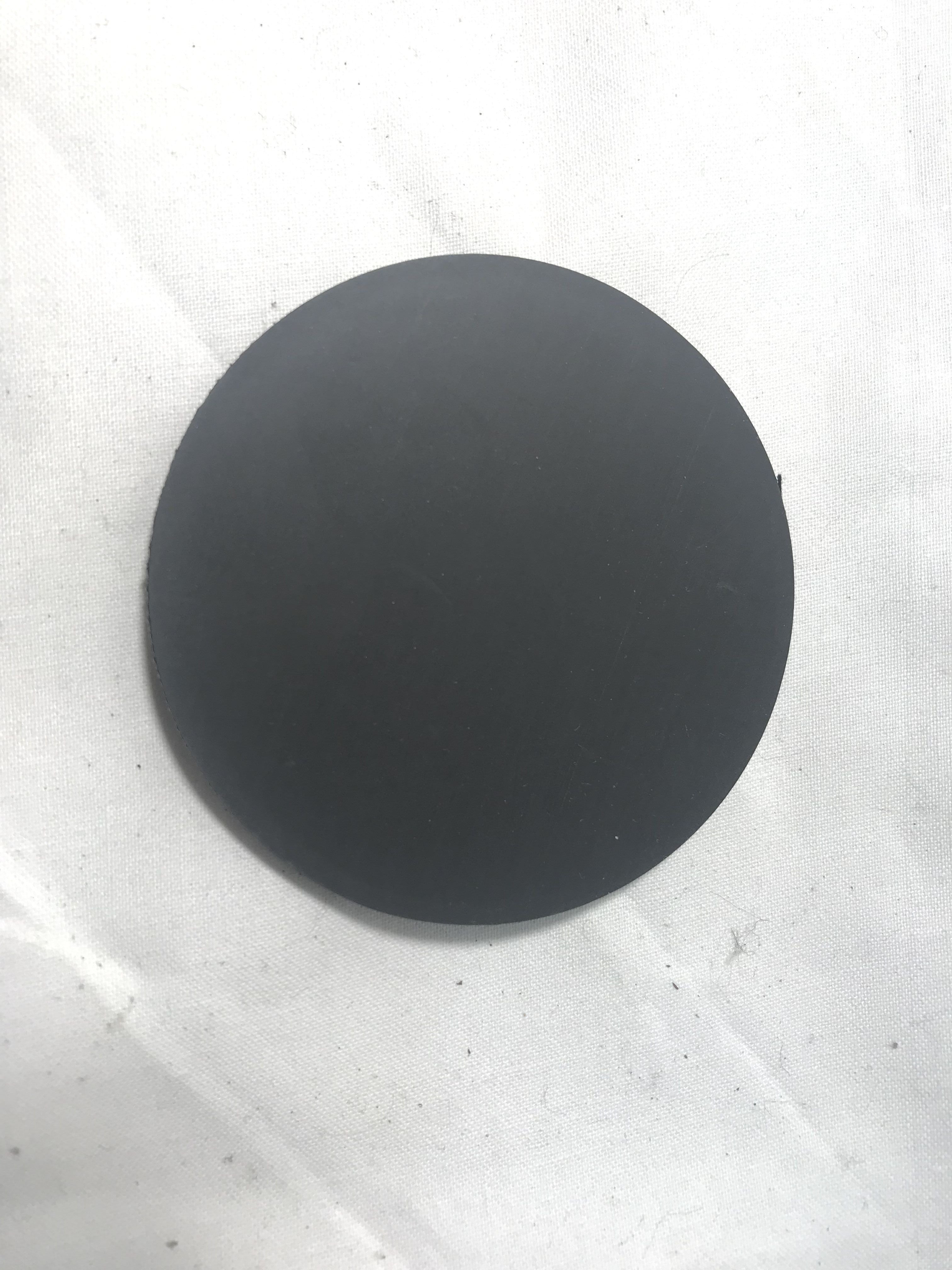

ガス切断 【酸素ゲージ専用】 ダイヤフラム 大きさΦ66 t2.8 ヤマト産業  裏布付 交換 補修  酸素ゲージ専用 | 藤井商店
ガス切断 【酸素ゲージ専用】ダイヤフラムヤマト産業大きさΦ66 t2.8裏布付交換 補修酸素ゲージ専用

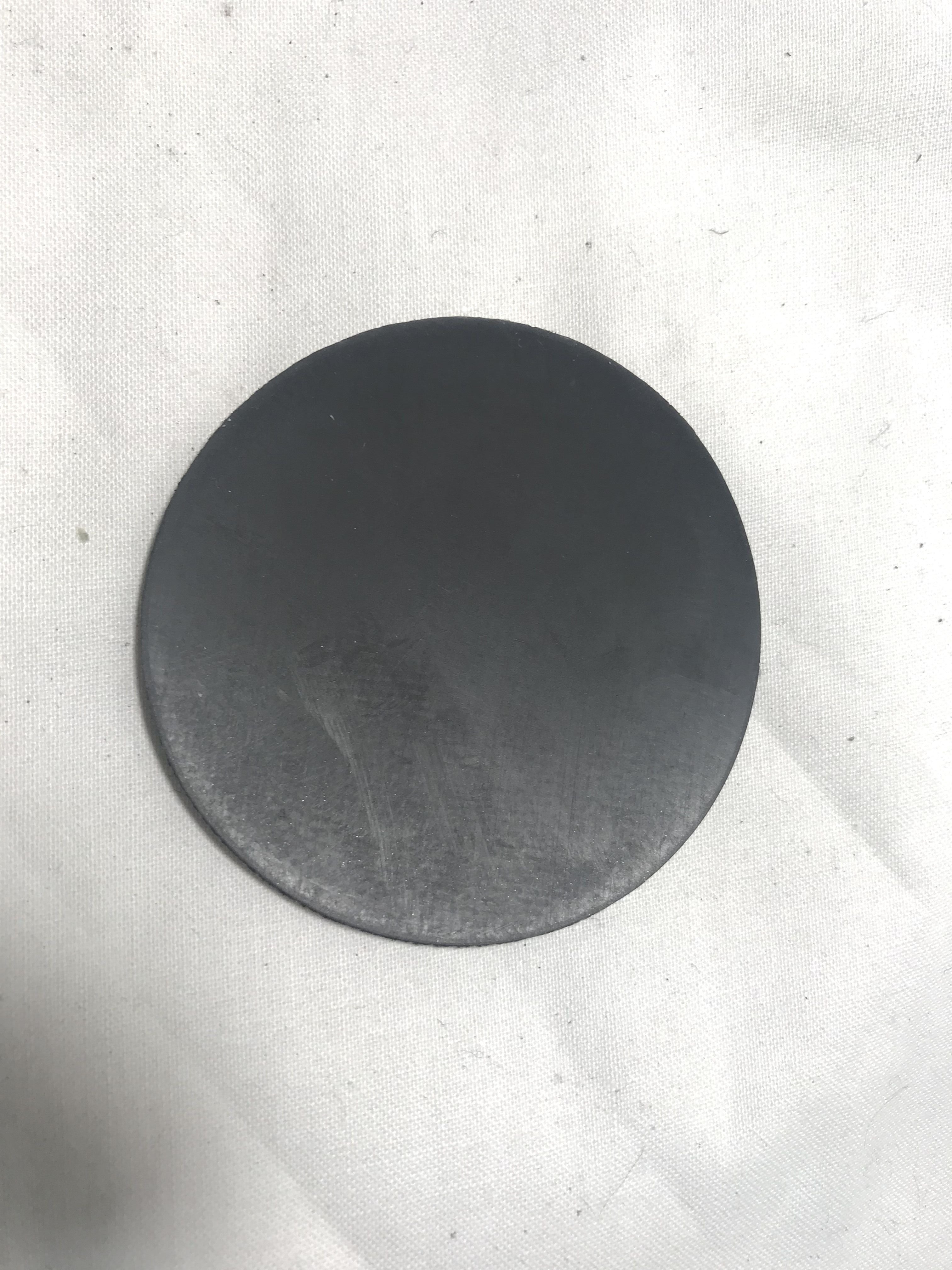

ガス切断 【酸素ゲージ専用】 ダイヤフラム 大きさΦ58 t2.8 裏布付 千代田精機  交換 補修  酸素ゲージ専用 | 藤井商店
商品説明文 ご覧いただきましてありがとうございます。 酸素ゲージ専用です。 ◆メーカー◆ 千代田精機 大きさΦ58 t2.8 裏布付 ◆製品状態◆ 新品未使用品です。 詳細は画像をご確認ください。 ◆発送◆ 370円



圧力弁をおす 押しピンを外します

酸素圧力調整器を雑に扱っていると

このピンが曲がっているときがあります。

【バルブ押し】と言います

バルブ押しをチェックする

バルブ押し

小さいので良く紛失してあわてます。



各メーカーや圧力調整器のモデルによって
【バルブ押し】【ダイヤフラム】の形状、方式が変わっています。

裏側にひっくり返す

圧力弁確認のため

裏側にひっくり返し

バイスで固定します。

酸素ゲージを裏側にひっくり返します

圧力弁の入っているナットを外す

かなりのトルクでしまっています。



強い力でしまっていますので

酸素圧力調整器の6角ナットがしっかり締っているか

確認してから力をかけます。

酸素ゲージ 圧力弁のナットを外す

あまりに強く締っているので

トルクのかけ方に注意しないと

酸素ゲージの足ネジが折れる事があります。

部品構成はこのようになっています

酸素ゲージ 圧力弁の部品構成

小さい部品なので

無くさないように

配慮が必要です。

これが酸素圧力調整器の圧力弁です

酸素ゲージの圧力弁は【ケレップ】といいます

画像では良く見えないかもしれませんが、

【ケレップ】がきずになっています。

酸素ゲージの圧力弁

ケレップは重要な部品です

この部品で高圧の酸素の圧力を止めています

酸素ゲージのケレップ

この部品は非常に”せんさい”です。

酸素のビンを勢いよく開けると

圧力の熱で溶けてしまいます



考えてみて下さい
酸素ビンを開くと
130気圧の圧力が一気に
この部品に加わるのです。



昔は万年筆で使うエボナイトで

出来ていましたので

不用意に酸素ビンのバルブを勢いよく開けると

燃えて火災になっていました。



今では材質が異なり

滅多に燃えませんが、

圧力の熱で溶けているのを

何度もみています。

点検を怠った時の危険性

点検を怠った時の危険性
点検を怠った場合、
「ガス漏れ事故、逆火事故、破裂事故」等の危険性があります。
特に酸素の場合は、次のような危険性があります。



フィルターがゴミや異物で目詰まりしていると

操作を間違って容器弁を急激に開いた場合、

酸素の断熱圧縮熱により圧力調整器が発火・燃焼することがあります。



断熱圧縮熱とは、ガスを断熱的に圧縮したときに
発生する熱のことです。
酸素ガスの場合、大気圧から15Mpaに急激に圧縮すると、
圧縮熱は約1000℃にもなります。
ですから酸素のビンはゆっくり開けるように
ガス講習で指導されています。


この酸素圧力調整器の圧力弁は交換です

新しい圧力弁【ケレップ】に交換します。

酸素ゲージ ケレップの交換

元通り組み付けて完成です

後は順番通り組み付けて完成です。



組み付け方 それぞれトルクのかけ方が

異なります。

注意

部品の組み付け間違い、

トルクのかけ方の間違いは

ガス漏れの恐れがありますので
不用意にマネしないようにお願いします。

酸素圧力調整器の耐圧検査

アポロコックを取付けて耐圧検査をします。

酸素ゲージの耐圧検査

5気圧まで圧力をかけて

メモリが上がってくるか下がってくるか確認します。

メモリが上がるようでしたら【圧力弁の不良、組み付けミス】
メモリが下がるようでしたら
他の箇所の【部品損傷、組み付けミス】を疑います。

酸素ゲージの耐圧検査

今度はメモリが上がってきません。

極めて良好です。



これでお客様にお渡しすることが出来ます。

まとめ

弊社での仕事の内容をご覧頂きました。

一見かんたんに見えますが、

それぞれの故障に対して

部品の加工、交換をしております。



実際に熟知されればそれほど難しくないですが
経験と知識が無いと危険です。




そのため弊社では
ガス切断機、圧力調整器修理講習をおこなっています。



良くある間違った修理依頼

よくガス切断機、加熱器、圧力調整器で

一部だけ壊れているから、

その場所だけ直して下さいというご依頼があります。

ご存じの取りガス機器は引火すると爆発する機器です
・ガスバーナーではロウ付けがはがれたから
そこだけ修理

・ガスゲージではメーターがおかしいから
そこだけ修理

と言うわけにはいきません。

全部チェックして初めて修理完了です。
業者様のご依頼では
その様なことを熟知されていると想定して
一部だけ修理と言うことで
仕方なく行うことがありますが、
結果的に良くありません。

バルブからガスが漏れているのに
はがれた部分のロウ付けだけしてくれと
お願いされることがあります。
不安になり再度お伺いしても
他の部分の修理はしないで良いと言われます。

そのとおり部分修理で
お渡しすることになりますが、

結果、使用するお客様に危険が及びます。

改めて
ガス溶断機器は全分解後、
ガスの炎、圧力調整器の耐圧まで
して修理完了となります。
