コンプレッサー 電気 の配線



コンプレッサーの配線でよくご連絡がきます

特に三相200Vのコンプレッサーを

使用していると

電気になれていないと

ちゅうちょいたします。

コンプレッサー に　ON　OFF　スイッチを付けたい

かんたんに説明すると以下の図になります



機種によってはON　OFFスイッチがないモデルもあります。

通常は三相200Vにコンプレッサーをつなぐと

すぐにマグネットスイッチが作動致します。

またはこちらでも大丈夫です

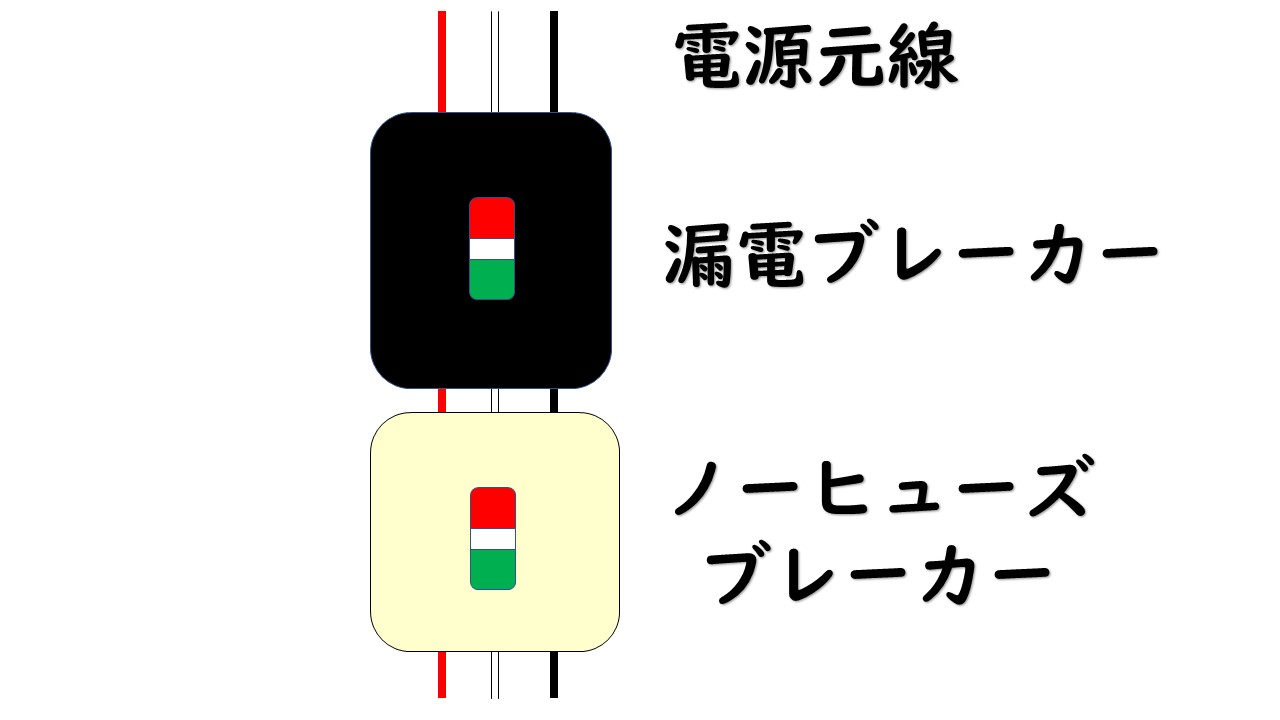

工場などでは元配線から漏電ブレーカー、

その下にノーヒューズブレーカーをつけて

動作させます。

ノーヒューズブレーカー

回路内のある一線の電流値を測定し、

過電流を検知すれば回路を遮断する仕組みです。



単3中性線欠相保護付配線用遮断器

何らかの原因で三相が単相になって

しまったときに働くブレーカーです。



三相で動いているモーターが

3線のうち1本が切れたままモーターが

回り続けるとモーターが焼けます。



コンプレッサー のマグネットスイッチ

マグネットスイッチの配線は

↓こちらをご覧下さい↓

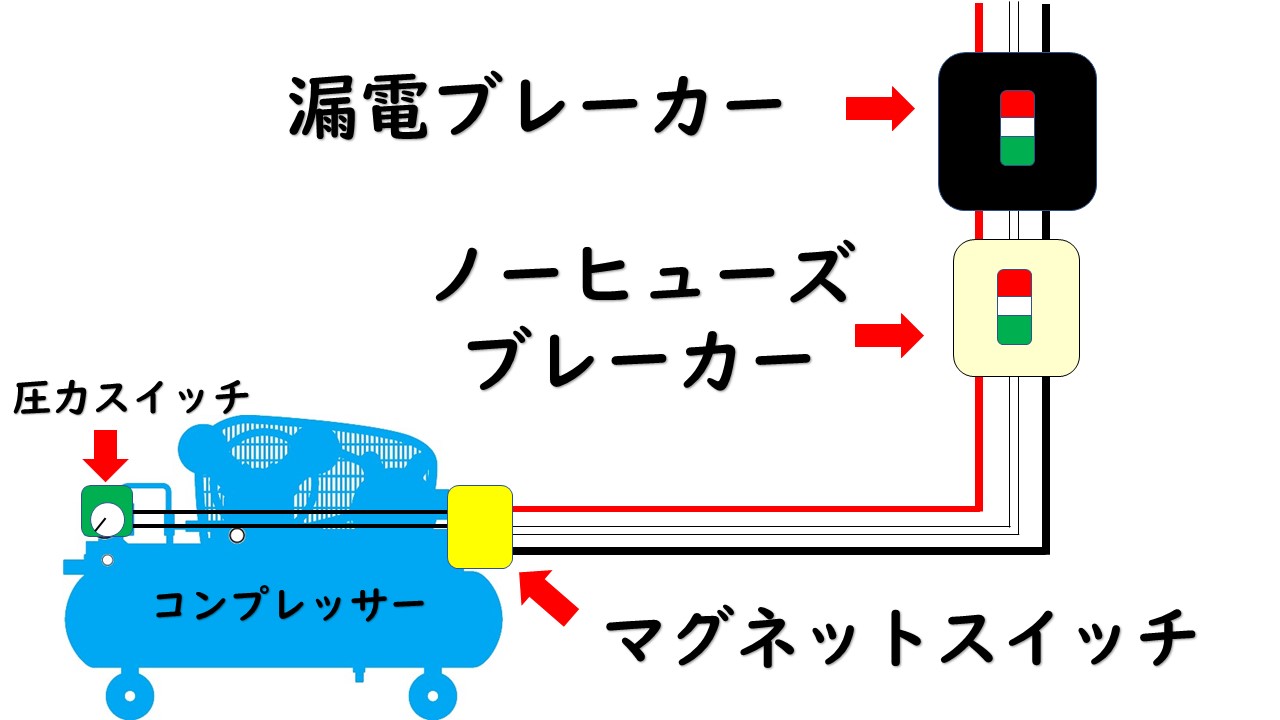

実際はこのような配線になっています

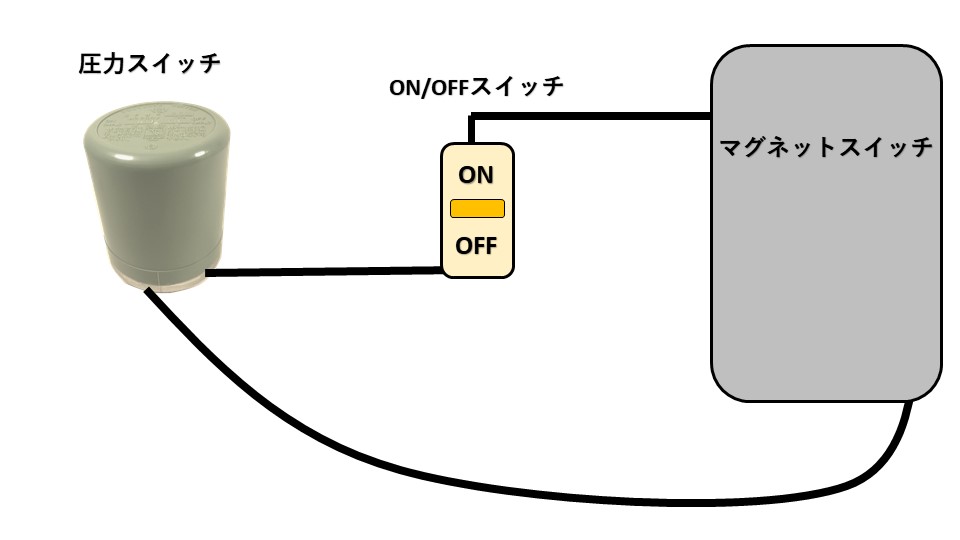

コンプレッサー にオン オフ スイッチをかんたんに取付ける

実際にはコンプレッサーのマグネットスイッチ内

から配線したいところですが、

コイルの電源にON　OFFスイッチを

取付けるだけでOKです。

※本来はマグネットスイッチ内から配線します。

コンプレッサーのマグネットスイッチから

圧力スイッチまで2線でています。

圧力スイッチ自体もON/OFFスイッチ

圧力スイッチはコンプレッサーの

内圧でスイッチが入ったり、切れたりするので

実際には普通のスイッチです。



圧力で働いているだけです。

かんたんに設置するにはこの方法が便利です

実際にはマグネットスイッチを

買うと配線図が付いてきます。

もしくはメーカーのHPの取説を

参考にします。

コンプレッサー 配線の注意

実際に三相200Vのコンプレッサーで動いている物に対して

ON/OFFスイッチを取付けるという条件で

記載しております。



スイッチ増設の際には

必ず電源の元を切ってから

設置して下さい。
